이번 포스팅에서는 기중기 용어 설명 및 안전장치에 대해 알아보겠습니다. 건설현장에서 기중기는 필수적으로 사용하는 건설기계입니다.



기중기 용어 설명 및 안전장치



기중기는 트럭식, 휠식, 무한궤도식으로 3가지 종류로 존재합니다. 기중기에 대한 용어를 습득하여 작업할 때 참고하면 되겠습니다.







기중기 용어 설명 및 안전장치

1. 기중기 관련 용어 설명

1-1. 기중기 외관 용어

용어 설명
프레임
(FRAME)
- 사람의 허리 하부 몸통과 같은 역할
- 크레인을 차량에 고정시켜 주며 포스트와 조립되어 아우트리거를 지지
포스트
(POST)
- 사람의 허리 상부 몸통과 같은 역할
- 붐, 윈치, 데릭 실린더가 부착되면 360° 회전하는 장치

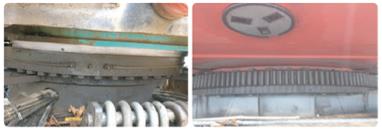

턴데이블
(TURN TABLE)
- 선회 지지대에 설치되어 선회 모터로 프레임에 결합되어진 상부 회전체를 360°도 회전시키는 장치. 선회 베어링, 기어, 볼트 및 너트로 구성

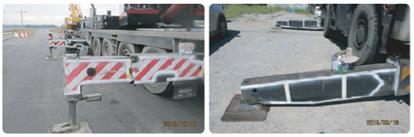

아우트리거
(Outtrigger)
- 사람의 다리와 같이 지지대 역할을 하며, 프레임에 고정되어 작업 안정성 유지
윈치
(Winch)
- 사람의 허리 상부 몸통과 같은 역할
- 붐, 윈치, 데릭 실린더가 부착되면 360° 회전하는 장치

P.T.O
(Power Take Off)

- 엔진의 회전 동력을 유압 펌프로 연결하여 힘을 전환하는 장치
- 엔진의 동력을 유압 동력원으로 변환시키는 장치

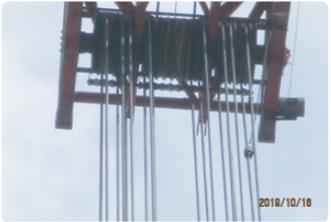

시브

- 와이어로프의 방향 전환 및 역률을 증대시키는 기능을 하며, 홈 각도는 30~60°

A.M.L(Automatic
Moment Limiter)
- 붐 길이, 각도 센서를 이용하여 허용 인출 길이를 자동으로 제한하는 장치
- 제한 작업 반경 도달 시 전도 모멘트를 줄이는 동작을 자동 정지시키는 장치











1-2. 기중기 작업 용어

용어 설명
작업 반경 - 선회 장치의 회전 중심을 지나는 수직선과 훅의 중심을 지나는 수직선 사이의 최단거리
정격 하중 - 실제로 권상 가능한 화물의 총중량
정격 총 하중 - 정격 하중과 후크 블록 실링 및 기타 장치의 중량을 합한 총 하중
최대 정격 총 하중 - 붐의 길이를 짧게 하고 경사각을 최대로 할 때에 견딜 수 있는 최대의 하중
인양 높이 - 지면에서 후크까지의 수직거리. 최대 인양 높이는 크레인 인양 높이 차트의 최고점
선회반경
(slewing radius)
- 선회 작업을 하는 크레인의 경우 선회축 중심과 매다는 기구와의 수평거리
- 최대의 것을 최대 반경, 최소의 것을 최소 반경
정격속도
(rated speed)
- 정격 하중에 상당하는 하중을 매달고 권상, 주행, 선회, 횡행할 수 있는 최고 속도
인입(러핑) 장치
- 지브에 화물을 매달아 전후로 화물을 이동 시키는 것을 인입 작업을 하는 장치
양정(Lift)
- 경사각 지브 길이에서 달기 기구를 유효하게 올리고 내리는 것이 가능한 상한과 하한의 수직 길이
- 건설기계관리법 : 훅의 최대 지상 높이
권상, 권하
- 권상 : 화물을 달아 올리는 것
- 권하 : 화물을 내리는 것

선회
- 수직축을 중심으로 회전하는 운동
기복
- 지브를 상하로 운동하는 것
지내력(bearing
Capacity of soil)
- 지반 위에 놓여지는 상부 구조체(자중과 인양물의 하중)를 안전하게 지지해 주는 견고함









1-3. 기중기 안전장치 용어

용어 설명
권과 방지 장치 - 매달아 올리는 장치 및 기복 장치의 와이어로프 등을 권과하여 훅, 지브 등이 파손되거나 와이어로프가 끊어지는 것을 방지하기 위한 장치
과부하 방지 장치 - 정격 하중을 넘는 작업을 방지하기 위한 안전 장치
붐 기복 정치 장치 - 붐 권상 레버를 당겨 붐이 최대 제한 각도에 도달하면 붐 뒤쪽에 붐 기복 장치의 스톱 볼트와 접촉되어 유압을 차단하거나 붐 권상 레버를 중립으로 복귀시켜 붐 상승을 정지시키는 장치
붐 전도 방지 장치 - 기중 작업 시 권상 와이어로프가 절단되거나 험지를 주행할 때 붐에 전달되는 요동으로 붐이 기울어지는 것을 방지해 주는 장치

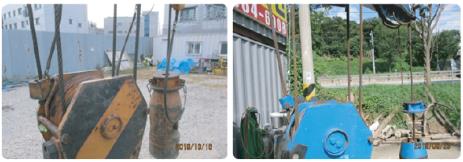

훅 해지 장치 - 훅에 부착되어 줄걸이 로프, 슬링 등이 훅으로부터 이탈되는 것을 방지하는 장치









지금까지 기중기 용어 설명 및 안전장치에 대하여 알아보았습니다. 현장에서 기중기 작업 시, 자주 보고 듣던 용어들이지만 정확한 의미를 알고 작업하는 경우가 많진 않습니다.



정확한 용어에 대한 개념을 확립하시어 작업하실 때 불편함이 없도록 노력하길 바랍니다. 다음 포스팅에서는 기중기의 안전 작업 절차에 관한 내용을 다루어보겠습니다.
